砖烟囱脱硫施工方案及防腐设计

砖烟囱脱硫施工方案及防腐设计：

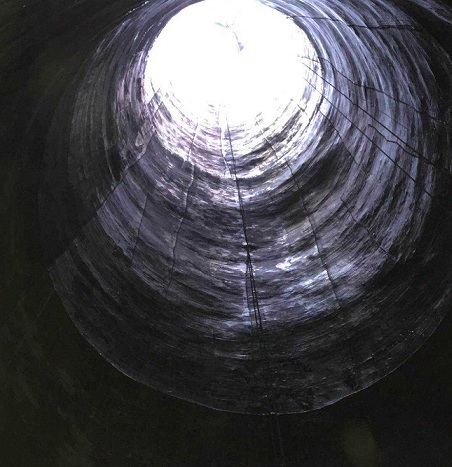

脱硫后烟囱钢内筒防腐设计烟囱内化学环境复杂，烟气含酸量很高，在内衬表面形成的凝结物，对于大多数的建筑材料都具有很强的侵蚀性，所以对内衬材料要求具有抗强酸腐蚀能力；烟气温差变化大，湿法脱硫后的烟气温度在40℃~80℃之间，在脱硫系统检修或不运行而机组运行工况下，烟囱内烟气温度在130℃~150℃之间，那么要求内衬具有抗温差变化能力，在温度变化频繁的环境中不开裂并且耐久，满足两方面性能对内衬材料至关重要。

烟囱钢内筒选择一个合适的内衬，必须考虑以下几方面的因素，

一、技术可行性，满足复杂化学环境下的防腐要求；

二、经济合理，较低的建筑成本，一次性投资费用要低；

三、施工容易进行速度快，周期短；四、运行维护费用低，并且方便检修。需注意的是，用材的选择不仅应考虑初期成本，还应考虑装置的可靠运行周期（即大修周期）和总使用寿命等相关问题，以便作出经济上的合理决定。

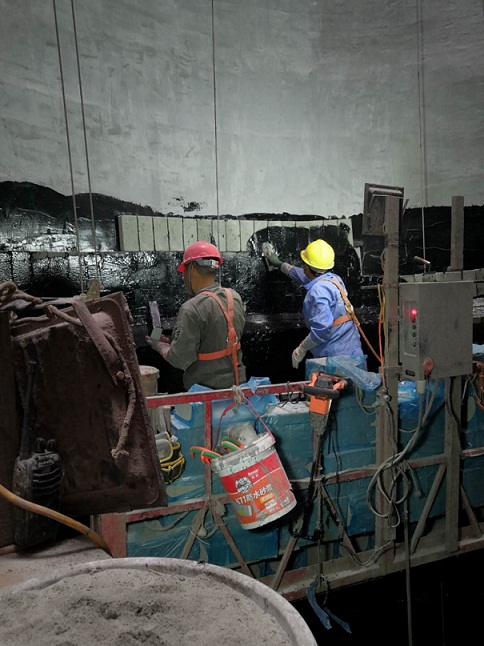

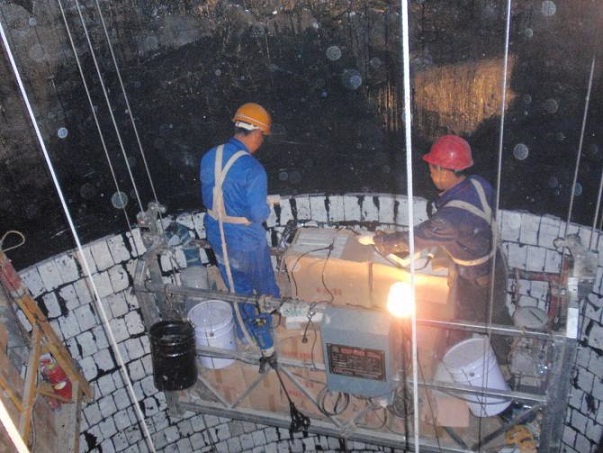

欧美等发达国家电厂烟气脱硫开始的时间比较早，根据国内外的经验，目前湿法脱硫后的烟囱钢内筒内衬防腐主要有三类形式，第一类采用耐腐蚀的轻质隔热的制品粘贴，隔绝烟气和钢内筒接触，如发泡耐酸玻璃砖内衬；第二类贴衬薄板，采用耐酸腐蚀的金属合金薄板材作内衬，内衬材料包括钛板（TiCr2）、镍基合金板（C-276、C22）或铁-镍基耐蚀合金板（AL-6XN）；第三类采用耐酸耐热混凝土和玻璃鳞片涂层等防酸腐蚀涂料。

砖烟囱脱硫施工电厂烟气脱硫是近些年的事，由于我国这方面起步比较晚，缺乏工程实际经验。对湿法脱硫后的烟气情况有待进一步的认识。可供脱硫后烟囱钢内筒内衬选择的方案有镍基耐蚀合金C-276衬板、C22衬板、TiCr2钛衬板、铁-镍基耐蚀合金AL-6XN衬板、耐蚀鳞片胶泥内衬、砖烟囱脱硫施工钾水玻璃耐酸砂浆层内衬、刷防腐涂料层+耐酸耐热混凝土、耐硫酸露点钢内刷防腐涂料层、内筒为耐硫酸露点钢(钢板厚考虑一定腐蚀余量)等。

砖烟囱脱硫施工脱硫后烟气的特点

烟气经过脱硫后，虽然烟气中的二氧化硫的含量大大减少，但是，洗涤的方法对除去烟气中少量的三氧化硫效果并不好。由于经湿法脱硫，烟气湿度增加，经GGH加热升温，产生温度达75～85℃的混合气体，混合的结果，处理后的气体中的大部份冷凝物质蒸发了。然而小部分的侵蚀性冷凝物保留了下来，蒸发的结果，使这些冷凝物的硫酸含量非高，75～85℃的温度和高硫酸含量相结合，对于大多数的建筑材料都具有很强的侵蚀性。砖烟囱脱硫施工根据上海龙净环保公司提供的资料，经过脱硫装置的气体中主要物质SO3的露点温度为150℃，这表明，烟气在与烟囱的内壁极易结露，从而形成酸液。
