黄冈烟囱旋转梯安装技术-黄冈

发布日期:2020-11-12    人气:338    栏目:工程业绩

黄冈烟囱旋转梯安装技术-黄冈

黄冈烟囱旋转梯安装技术-黄冈

一、工程概述: 为了便于监测燃煤锅炉烟气排放情况,贵公司决定在其120m烟囱高度的25米处向下(即H=25m)安装烟气在线检测平台上下用:旋转梯25m;并将烟烟囱爬梯平台护网除锈防腐。根据双方观察现场,结合本公司多年来的施工技术及经验现提出如下施工方案。施工顺序→钢构件加工成型、防腐(底漆一道)→安装平台→支架焊接→安装之字梯→栏杆焊接→烟囱爬梯护网除锈、防腐→平台旋转梯整体防腐。

二、黄冈烟囱旋转梯安装施工措施:

1、墙板制作:用25×40×8钢板作托架及支撑,主间距为300mm;踏板间距为800mm;栏杆立柱为100×40×5的钢管;上边框采用100×40×5的钢管,框中间用40×4扁铁。平台钢构件制作完成后涂刷防锈底漆二遍。

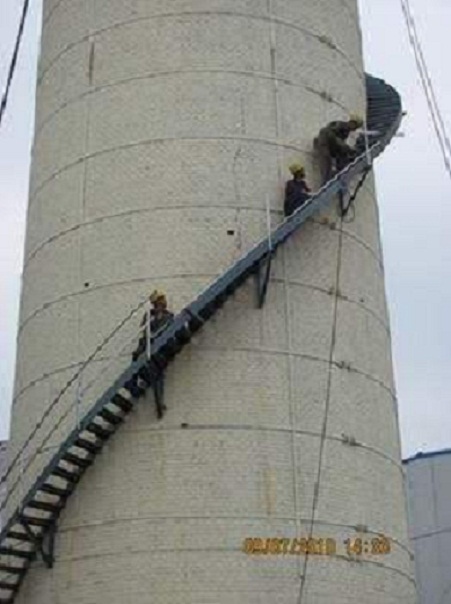

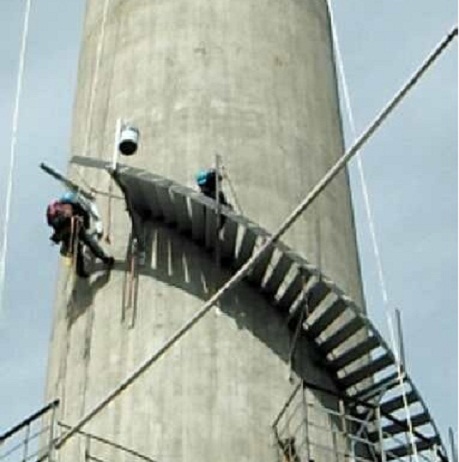

 2、安装:根据烟囱外壁的尺寸用φ20×20的膨胀螺丝在安装平台的地方先安装墙板支撑点(作为旋转梯的固定点),间距为300mm;然后将踏板焊接组成,再焊接立柱,扶手,护栏安装,使旋转梯形成一连体座;这样就形成一整座旋转梯。

三、黄冈烟囱爬梯护网平台防腐:

 1、烟囱爬梯、平台护网防腐:首先,对其进行认真清扫除锈,扫尽表面积尘;其次,对已翘皮、脱落部分用铲刀等专用工具铲除干净,然后用滚筒人工涂刷防腐漆3遍。

四、黄冈烟囱旋转梯安装技术措施:

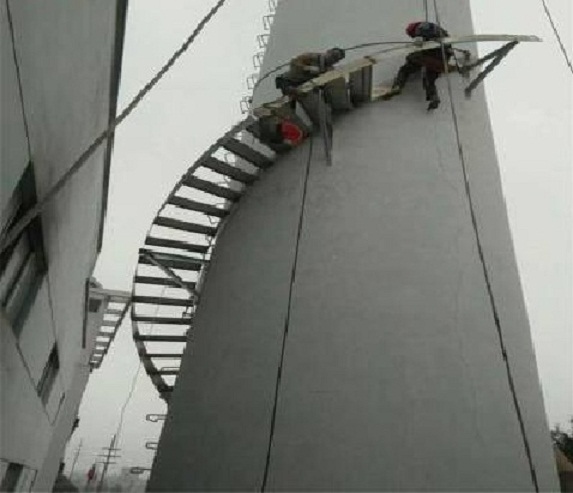

1、该工程采用不搭脚手架,高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧,在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧,白棕绳的另一端固定一个“U”形铆锁,活动座式登高板固定在“U”形铆锁上,施工人员在活动座式登高板上进行操作。施工操作时,在烟囱下层平台栏杆外侧部位固定一根简易扒杆,扒杆上固定好1T滑轮一只,用φ18mm的白棕绳作垂直运输钢构件。

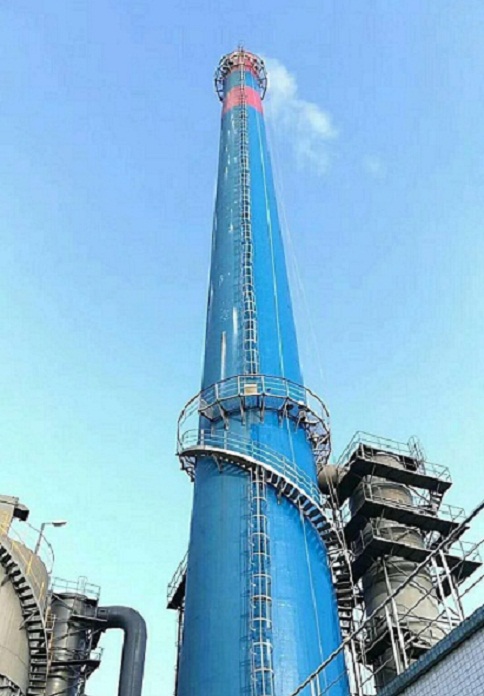

 烟囱平台安装结构的布置:

应根据体系特征,荷载的分布情况及性质综合考虑。一般地说要刚度均匀,力学模型清晰,尽可能限制大荷载和移动荷载的影响范围,使其以最短的路线传到基础。

柱间支撑的分布应均匀。

1.烟囱平台构架的主要承重结构,宜沿构架横向布置(一般为平面的短方向) 。

2.烟囱平台构架各层在布置梁格时,应将平台各层的设备等主要荷载直接传到主要承重结构上。

3.由工艺操作等特殊情况要求构架纵向为主要承重结构时,平台必须采取措施(如将构架横向布置成桁架式结构; 或在适当位置加设斜撑等) 。加强平台横向刚度,以保证烟囱平台结构的整体稳定性。

4.烟囱平台构架平面为正方形,或者接近正方形,且采用单向承重结构时,应加强非承重结构方向的侧向刚度。

5.当烟囱平台上有振动设备时(如设有空冷器的平台) ,平台的梁格布置中宜增设斜向小梁,或采用十字交叉式设备梁系,以增加平台的平面刚度,减小烟囱平台振动。

6.烟囱设备梁上翼缘与平台钢铺板间应有焊接。操作烟囱平台的人行通道宽度不小于600mm ,一般为800~1000mm。构架平台四周的通道采用由柱上挑出悬臂梁或三角形斜撑来支撑。一般挑出长度不大于1m 时,可采用悬臂梁超出1m 时,宜采用三角形。
