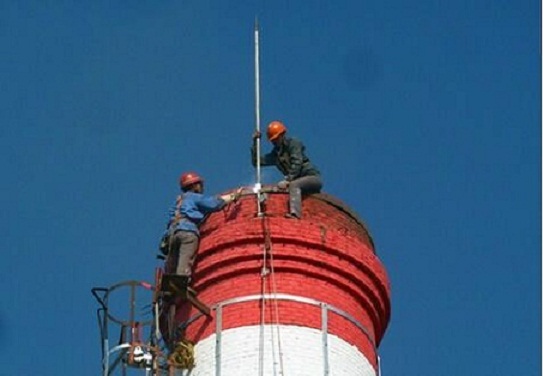

烟囱安装避雷针修复安装要求

发布日期:2020-11-19    人气:182    栏目:工程业绩

烟囱安装避雷针修复安装要求

烟囱安装避雷针修复安装要求

    本防雷设计方案具有一般指引作用,对特殊场合应视具体情况专门设计。是本方案的唯一编制单位, 并愿对其真实性和有关承诺负完全责任。

二、方案设计依据

    GB50057-94      建筑物防雷设计规范

    YD/T1235-2002   通信局(站)低压配电系统用电涌保护器

    YD/T5098-2001   通信局(站)雷电过电压保护工程设计规范

    YD 5068-98      移动通信基站防雷与接地设计规范

    YD 5078-98      通信工程电源系统防雷技术规定

    GA173-2002     计算机信息系统防雷保安器

    GA267-2000     计算机信息系统雷电电磁脉冲安全防护规范

    IEC61024        建筑物防雷

    IEC61312        雷电电磁脉冲的防护

    IEC61643        连接至低压配电系统的浪涌保护器

    IEC60364        建筑物的电气设施

    IEC61662        雷击损害的风险评估

三、烟囱安装避雷针防雷措施

    概括的说,当今微电子设备的防雷手段,主要采用分流、屏蔽、等电位连接、过电压保护和接地五种方法。

A、分流

    利用避雷针、避雷带和避雷网等将雷电流沿引下线安全地流入大地,防止雷电直接击在建筑物和设备上。

B、屏蔽

    计算机系统所有的金属导线,包括电力电缆、通信电缆和信号线均采用屏蔽线和穿金属管屏蔽,在机房建设中,利用建筑物钢筋网和其他金属材料,使机房形成一个法拉第笼,用以防止外来电磁波(含雷电的电磁波和静电感应)干扰机房内设备。

C、等电位连接

    将机房内所有金属物体,包括电缆屏蔽层、金属管道、金属门窗、设备外壳以及所有进出大楼的金属管道等金属构件进行电气连接,以均衡电位。

D、烟囱安装避雷针过电压保护

    在电子设备的电源线、信号线以及天馈线上安装相应的过电压保护器,利用其非线性效应,将线路上过高的脉冲电压滤除,保护设备不被过电压破坏。主要的保护器件为氧化锌压敏电阻、二极或三极放电管、快速箝位二极管等,根据需要进行组合,形成完整的防雷保护器。

E、烟囱安装避雷针接地

    一个良好的接地系统是保护人身、设备安全、系统稳定工作的重要保证,也是防雷系统的重要基础。特别是在强雷区,一个合理的接地系统能更快地泄放雷电流,降低残压,防止地电位反击事故,有效地降低雷害威胁。需要强调的是,采用任何防雷方法,都必须具有一个良好的接地系统,使雷电浪涌电流顺利地流入大地。否则,安装何种类型的防雷器件,都不能收到预期的效果。

四、烟囱安装避雷针基站防雷存在的主要问题

    随着移动通信事业的发展, 移动通信基站的雷电防护受到了相当的重视, 特别是在信息产业部颁发了“YD/T 5098⎯2001”雷电过电压保护工程设计规范后, 移动基站的雷电防护都会参照规范执行。 但是, 如果忽视了防雷系统的某些重要的问题, 基站防雷依然存在严重的隐患, 以下是天泰公司的分析:

    4.1 根据信息产业部邮电设计院的统计,基站设备因从电源线侵入的雷电过电压而损坏的占到 75%。

    4.1.1 小灵通基站电源的入口级一般未加装防雷保护器件,尤其是 2001 年以前安装的小灵通基站均未加装防雷保护器件,在大的雷电流侵入的情况下, 设备上的残压过高, 易于造成设备的损坏。

    4.1.2 由于电网质量差,供电系统中存在严重的暂时过电压的危险,导致避雷器失效。

    4.2 另外,根据信息产业部的统计, 信号线接口遭受雷击的故障占很高的比例, 没有加装信号防雷器也是小灵通基站防雷的一个薄弱环节。

    4.3小灵通基站一般没有加装天(馈) 线避雷器, 如果天(馈) 线外屏蔽接地方面处理不好, 雷电侵入波易于由天(馈) 线引入而损坏设备。

    4.4 由于接地系统不规范或引线过长,雷击时的高电位反击会通过直流供电系统窜入通信设备,从而导致设备损坏。

五、烟囱安装避雷针基站防雷方案设计

1、基站环境分析

    1.1、 一般都建在城市、城镇地区;

    1.2、小灵通基站一般位于建筑物顶,所占空间较小;

    1.3、大部分采用TT供电方式;

    1.4、电网质量参差不齐。

2、一般原则

    2.1、应从直击雷防护、感应雷和侵入波过电压防护、接地及等电位连接这几个方面综合考虑,按整体防雷的概念进行防雷方案设计。

    2.2、小灵通基站的雷电过电压保护设计,应根据通信局(站)内通信设备安装的具体情况,确定被保护对象和保护等级,做到统筹规划、整体设计。

    2.3、进出小灵通基站的电力电缆(线) 、通信缆线应采用金属护套电缆或敷设在金属管内。

    2.4、小灵通基站的雷电过电压保护设计,应注意对各保护区 SPD 的合理设置,其保护水平应小于该保护区内被保护设备的耐压,以达到逐级保护通信设备的目的。

    2.5、限压型 SPD 标称放电电流和冲击通流容量所选用的雷电流波形,如无特别指出,一般为 8/20µs 模拟雷电流波;对于开关型 SPD 的标称放电电流,为10/350µs 模拟雷电流波。

3、方案设计

    3.1 直击雷的防护

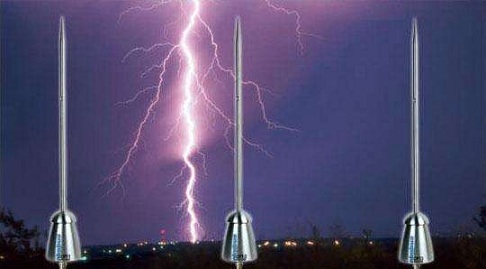

由于基站安装的位置都比较高,所以在天线的上端安装避雷针进行直击雷的防护是十分必要的,避雷针的具体安装位置有如下几种:

    3.1.1、如果在基站的边上有合适的制高点安装避雷针,且避雷针的保护范围覆盖了基站的话,应尽可能把避雷针安装在制高点上,这样可以尽量减小雷电对天线的感应强度,减轻雷电对基站的直接危害程度;

    3.1.2、如果天线所处的位置是最高位置的话,则可把避雷针安装在天线的金属支架上,这样可以尽量避免雷电直接打到天线上,给基站设备造成严重的损害;

    3.1.3、 如果基站周围已安装了能够保护到基站的避雷针, 则无须再安装避雷针;

    3.1.4、避雷针的引下线应与建筑物的主钢筋相焊接,如果建筑物上没有或无法连接,就应该用35mm2的绝缘线或30×3 的扁钢制作直接入地的引下线。
